Планируя ремонт многие владельцы квартир задумываются об укладке теплого пола под ламинат. Такая система позволяет прогревать квартиру до необходимой температуры, когда этого требуют погодные условия. Практика установки системы «теплый пол» широко распространена в некоторых европейских странах, а в России данная технология только обретает популярность.
Виды теплого пола под ламинат
Укладка теплого пола под ламинат своими руками – задача сложная, но вполне выполнимая. Первое, что необходимо определить при планировании установки этой конструкции – какой вид теплого пола лучше использовать.
Существует два типа систем дополнительного обогрева квартиры:
- с использованием воды в качестве теплопроводника;
- с использованием обогревающих элементов, работающих от электричества.
Установка подогрева, конструкция которого предполагает использование воды в качестве теплоносителя, в городских квартирах производится нечасто. Это связано с техническими особенностями данного вида подогрева. В частности, теплый пол подключается либо к общедомовой системе отопления, либо к индивидуальному котлу. В первом случае есть риск повредить общедомовые коммуникации, поэтому разрешение на проведение работ получить сложно, а второй вариант возможен лишь в небольшом количестве новостроек. Кроме того, водяной теплый пол – удовольствие недешевое и сложное в монтаже.
Электрический теплый пол является наиболее приемлемым и беспроблемным вариантом для многоквартирных домов. Благодаря многообразию разновидностей, каждый хозяин жилья может найти такой вариант, который будет устраивать его как по характеристикам, так и по способу установки нагревательных элементов.
Именно электрический пол дает возможность наиболее точно регулировать температуру нагрева помещения, что выгодно выделяет этот вариант на рынке. Кроме того, если установка водяного подогрева требует проведения капитального ремонта пола, то для установки электрической системы совсем необязательно разрушать стяжку. Разумеется, производить обслуживание системы, располагающейся под ламинатом гораздо легче.
В магазинах представлены следующие виды конструкций, работающих от электричества:
- Кабельный теплый пол, представляющий собой длинный электрический кабель, устилающий поверхность комнаты с небольшим шагом. Данный вид следует выбирать в том случае, когда стоит задача провести ремонт в новостройке. В жилье с ремонтом придется избавиться от декоративного напольного покрытия и стяжки.
- Такой пол характеризуется большим сроком службы и незначительным расходом электроэнергии. Главным аргументом против установки кабельного теплого пола в квартире является вредное для человека электромагнитное поле, которое он образует. Такой эффект могут дать самые дешевые варианты данных конструкций. Поэтому, решив прогревать квартиру кабелем, нельзя экономить на материалах.
- Инфракрасный теплый пол, прогревающий помещение за счет углеродных элементов, к которым подается ток, что приводит к выделению электромагнитных волн. Это достаточно экономичный в плане потребления электроэнергии вариант, который имеет два варианта производства, отличающихся технологией монтажа.
Так, для укладки непосредственно под ламинат подойдет пленочный теплый пол, являющийся идеальным вариантом для самостоятельной работы. Под стяжку возможна установка стержневого электрического теплого пола, главное достоинство которого заключается в возможности использования системы даже при поломке одного элемента.
Согласование укладки электрического теплого пола под ламинат в квартире
Выбрав один из вариантов электрического теплого пола нужно убедиться в возможности установки данного типа конструкций в многоквартирном доме. С одной стороны, законодательство не предъявляет строгих требований к установке электрического варианта теплого пола, как это происходит в случае с водяным подогревом квартиры. Такие системы не подходят под понятие перепланировки квартиры, а потому на их монтаж не нужно получать специальных документов. Однако на практике оказывается, что лучше получить письменное согласие на выполнение этого вида работ от обслуживающей компании.
Дело в том, что электроснабжение многих многоквартирных домов не предполагает наличие в квартирах подобной системы отопления, поэтому несанкционированная установка теплого пола может привести к проблемам с электричеством во всем доме. Словом, разрешение на укладку теплого пола под ламинат стоит получить по соображениям безопасности.
Подготовка к монтажу инфракрасного теплого пола
Рассмотрим подробнее самой простой вариант для самостоятельной работы – инфракрасную пленку. Сама пленка представляет собой многослойную конструкцию, включающую в себя:
- подложку, которая не проводит ток;
- углеродные полосы, обеспечивающие нагрев;
- токопроводящие медные или серебряные жилы;
- верхний защитный слой, спасающий конструкцию от повреждений и отделяющий нагревательные элементы от декоративного покрытия.
Пленка быстро нагревается и остывает, что помогает сократить расходы на электроэнергию и экстренно прогревать помещения, если похолодало внезапно. Кроме того, система нагрева совместима со всеми видами напольных покрытий. Значит, пленочный теплый пол можно купить не только в ту комнату, где планируется уложить ламинат, но и в другие помещения квартиры.
Электрическая пленка является уязвимым покрытием, ведь ее толщина составляет 0,4 мм. Работать с ней нужно крайне аккуратно. Если повредить участок покрытия, то из строя выйдет не вся поверхность, а лишь дефектная часть, но лучше не портить даже часть дорогостоящего материала во время укладки.
Перед походом в магазин за материалами необходимо рассчитать необходимое количество пленочного пола, равное площади поверхности, которую он покроет. При расчетах необходимо учитывать несколько рекомендаций:
- Не планируйте укладку теплого пола на всю поверхность комнаты. Специалисты рекомендуют отказаться от нагревания тех участков, которые будут закрыты мебелью и бытовой техникой. Прямых запретов на расположение под мебелью пленочный пол не имеет, однако перспектива отапливать шкафы и комоды кажется сомнительной.
- Отступ от стен и других источников отопления должен быть не менее 25 сантиметров.
- Поскольку пленочный теплый пол поставляется в рулонах, планировать их раскатку необходимо вдоль длинной стены, таким образом сокращая количество контактных соединений между полосами.
- Между полосами должно соблюдаться расстояние около 5 сантиметров.
Помимо разработки схемы укладки согревающей пленки необходимо разобраться с системой подключения электрического теплого пола, ведь питать механизм от обычной розетки нельзя – для этих целей придется прокладывать отдельную линию. Все полосы должны соединяться между собой, а также с терморегулятором, который соединяется с источником питания.
Для составления грамотной схемы разводки проводки под теплый пол лучше обратиться к электрику. Это позволит избежать ненужного штробления стен и подобрать наилучший вариант подключения в соответствии с особенностями коммуникаций конкретной квартиры.
Проводить монтаж еще рано, несмотря на то, что мы разобрались с особенностями планирования укладки теплого пола. Ламинат, который расположится сверху нагревательных элементов, тоже требует тщательного выбора. Важно, чтобы покрытие пропускало теплый воздух, не деформировалось и не выделяло токсичных веществ при воздействии температур. Так как же выбрать идеальный ламинат под теплый пол? При выборе материала следуйте рекомендациям:
- Ламели должны соединяться при помощи замков, а не с использованием клея. На рынке представлены модели с системой Lock и Click. Самостоятельно проще уложить последний вариант.
- Покрытие должно обладать высокой степенью теплопроводности. Об этом свойстве ламината можно узнать на этикете товара – значение должно быть в пределах 0,05-0,10 м2 х °K/Вт.
- Выбирайте ламинат средней толщины. При нагревании тонких панелей могут выйти из строя замки, а толстые варианты будут с трудом передавать тепло. Идеальная толщина доски составляет 8-9 миллиметров.
- Износостойкость ламината тоже имеет значение. Обратите внимание на модели 3 класса и выше.
Как правило, производители маркируют ламинат, подходящий для укладки на теплый пол, специальным значком. О наличии в магазине покрытия с такой маркировкой можно поинтересоваться у консультанта.
Закупив все необходимые материалы, а также разобравшись с источником питания будущей системы, можно приступать к укладке подогревающего покрытия. Разберем технологию укладки электрического пола под ламинат своими руками пошагово.
Укладка пленочного пола под ламинат
Процесс укладки теплого пола под ламинат, видео которого можно найти в интернете, имеет несколько вариаций. Рассмотрим самый простой способ справиться с этой задачей.
Для начала необходимо снять декоративное покрытие с пола и исследовать состояние чернового слоя. Если под финишным покрытием есть бетонная стяжка, то необходимо убедиться, что она не имеет значительных повреждений. Если стяжка уже разрушается, то покрытие придется снять. В этом случае, как и в случае отсутствия чернового пола, стяжку необходимо выполнить либо на железобетонное основание, либо сверху пленочного теплого пола.
Основание для нормальной работы системы должно быть ровным, без выпуклостей и перепадов по высоте. Стяжку можно отшлифовать, чтобы избавиться от небольших неровностей. Маленькие трещины в покрытии необходимо замазать шпаклевкой, после высыхания которой поверхность нужно очистить от грязи и пыли.
В качестве изоляционного материала можно использовать пенополиэтилен или пробку с отражающим слоем, толщиной в 3-4 миллиметра. Изолирующее покрытие должно покрывать весь пол в комнате, вне зависимости от того, будет ли на том или ином участке располагаться подогревающая полоса. Закрепляется подложка при помощи строительного степлера.
Теперь можно укладывать пленку согласно плану. Разделять слишком длинные полосы необходимо при помощи ножниц по специальным линиям. Пласты укладываются медными шинами вниз и прикрепляются к подложке скотчем.
Важно: в местах разреза токопроводящих шин, где не будет закреплен кабель, необходимо ограничить прохождение тока, заклеив срез битумной лентой.
Термодатчик фиксируется битумной лентой по центру полотна на одной из нагревательных полос. Для того чтобы место крепления датчика не выпирало, делается углубление в подложке на месте его установки. Провода выводятся к терморегулятору, после чего пленка возвращается на прежнее место и закрепляется скотчем.
В местах, где элементы покрытия должны соединяться с электрическим кабелем, устанавливаются клеммы. Тип их крепления указывается в инструкции. Затем провода зачищаются и вставляются в клеммы при помощи плоскогубцев. Сверху и снизу клемм следует наклеить полоски битумного скотча для изоляции.
Все провода должны сходиться в одной точке, которая будет вести к терморегулятору. Внутри устройства для проводов существуют маркированные пазы, в которые их нужно вставить. Перед укладкой ламината, пленочный пол следует протестировать, после чего систему нужно не забыть отключить от электропитания на время укладки декоративного покрытия.

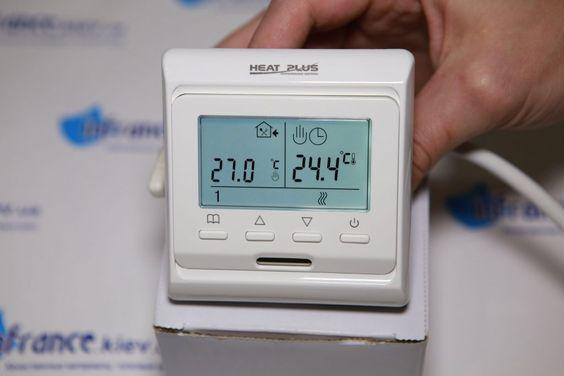

Совет: выбирайте комплект теплого пола с электронным терморегулятором. Именно такой прибор помогает регулировать температуру нагрева наиболее точно, что необходимо для долгой службы ламината.
Просто уложить напольное покрытие на пленку нельзя – так токопроводящая система будет подвержена воздействию воды при мытье декоративного покрытия. Необходимо выполнить гидроизоляцию. Для этих целей отлично подойдет обыкновенная полиэтиленовая пленка небольшой толщины. Пленка накладывается внахлест, выступая по краям за границы подогревающего слоя, и закрепляется при помощи скотча. Ламинат укладывается сверху на гидроизолирующую поверхность.
Укладка нагревательных матов под ламинат
Нагревательный мат представляет собой тонкий электрический кабель, уже уложенный на сетку. Такая конструкция подходит для самостоятельной укладки электрического пола под ламинат, потому что нет необходимости высчитывать шаг кабеля и вникать в особенности его закрепления – все уже сделано на заводе.
Процесс укладки нагревательных матов сложнее, чем монтаж пленочного отопления, однако справиться с ним возможно, придерживаясь следующего порядка работ:
- Составление схемы теплого пола и закупка материалов;
- Монтаж терморегулятора в 30 сантиметрах от пола;
- Штробирование стен под кабель к терморегулятору;
- Выравнивание и отчистка основания. Перепады ликвидируются нанесением самовыравнивающегося состава;
- Покрытие основание грунтом;
- Закрепление датчика в канавку с гофрированным шлангом. После помещения датчика канавку нужно заштукатурить, создав ровную поверхность;
- Создание подложки из утеплителя;
- Размещение матов;
- Подключение к сети и проверка работы;
- Создание ровной поверхности при помощи нанесения клея или бетонной смеси толщиной не более 1 сантиметра;
- Укладка тонкой подложки под ламинат и монтаж декоративного покрытия.
Технология укладки других разновидностей электрического теплого пола будет похожей на процесс укладки нагревательных матов, однако для каждого вида существуют свои особенности и нюансы, известные специалистам в данной области.
